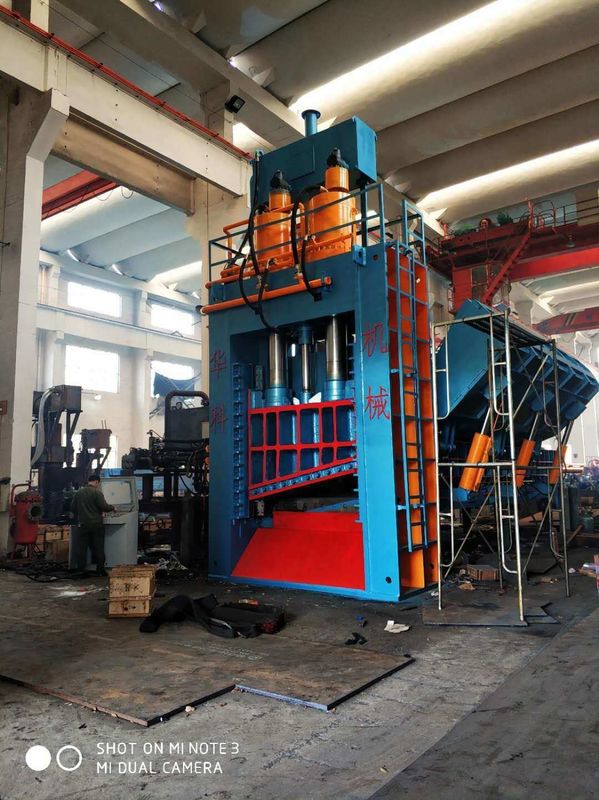

Q91-Y1250W เครื่องตัดเศษเหล็กงานหนัก

Q91-Y1250W เครื่องตัดเศษเหล็กงานหนัก | ใบมีดไฮดรอลิกแบบ Gantry ขนาด 1800 มม.

 คำอธิบาย

เครื่องตัดเศษเหล็กงานหนัก Q91-Y1250W สำหรับลานรีไซเคิลและโรงงานแปรรูปเศษเหล็ก มีแรงเฉือน 6250 kN ×2 ใบมีด 1800 มม. ห้องเครื่อง 7500 × 1800 × 900 มม. แรงดันไฮดรอลิก 23 MPa และตัด 3-4 ครั้งต่อนาที

Q91-Y1250W เครื่องตัดเศษเหล็กงานหนัก

ภาพรวมผลิตภัณฑ์

2CY-24/6.3-1, 3 kW, 400 ลิตร/นาที, 1450 rpm, 6.3 MPa, 1 ชุดน้ำหนักเครื่องจักรทำไมเครื่องนี้จึงเหมาะสำหรับการแปรรูปเศษเหล็กงานหนักแรงเฉือน 6250 kN × 2แรงดัน 1350 kNแรงดันทำงานไฮดรอลิก 23 MPa3-4 ครั้งต่อนาทีภายใต้สภาวะไม่มีโหลด

ตัวเลขเหล่านี้แสดงให้เห็นว่าเครื่องนี้เหมาะสำหรับการลดขนาดเศษเหล็กงานหนักมากกว่าการตัดเศษเหล็กเบา

คุณสมบัติทางเทคนิคหลักแรงเฉือนสูงสำหรับเศษเหล็กงานหนักเครื่องใช้กระบอกเฉือน YG540/340-950 ที่มีระยะชัก 950 มม. และแรงดันสูงสุด 6250 kN × 2 การตั้งค่านี้รองรับการตัดเศษเหล็กโครงสร้าง เหล็กแผ่นหนา และส่วนเหล็กขนาดใหญ่ในการใช้งานลานรีไซเคิลแบบติดตั้งถาวร

• ความยาวใบมีดตัดคือ 1800 มม. โดยมีช่องเปิดใบมีดขั้นต่ำ 620 มม. ซึ่งมีประโยชน์สำหรับการแปรรูปส่วนเศษเหล็กที่กว้างขึ้นและวัสดุเหล็กที่ไม่เป็นระเบียบซึ่งมักพบในเศษเหล็กจากการรื้อถอนและเศษอุตสาหกรรม

• ห้องเครื่องขนาดใหญ่สำหรับการป้อนอย่างต่อเนื่อง

เครื่องทำงานที่แรงดันระบบไฮดรอลิก 23 MPa และใช้ปั๊มไฮดรอลิก A4V-250 จำนวนห้าตัวที่ให้แรงดัน 31.5 MPa และปริมาตรกระบอกสูบ 250 มล./รอบ ซึ่งรองรับรอบการตัดซ้ำๆ ในสภาวะการทำงานหนักในลาน

จังหวะการทำงานที่เสถียร

เอกสารข้อมูลระบุ 3-4 ครั้งต่อนาทีภายใต้สภาวะไม่มีโหลด และความเร็วในการดัน 300 มม./วินาที ซึ่งเหมาะสำหรับการลดขนาดเศษเหล็กอย่างต่อเนื่องในการดำเนินงานรีไซเคิล

ข้อมูลจำเพาะทางเทคนิคหลักรายการข้อมูลจำเพาะรุ่น1350 kNกำลังไฟฟ้ารวมของอุปกรณ์เครื่องตัดเศษเหล็กไฮดรอลิกงานหนัก

ความยาวใบมีด

2CY-24/6.3-1, 3 kW, 400 ลิตร/นาที, 1450 rpm, 6.3 MPa, 1 ชุดรุ่นกระบอกเฉือนYG540/340-950ระยะชักกระบอกเฉือน950 มม.

แรงเฉือน

2CY-24/6.3-1, 3 kW, 400 ลิตร/นาที, 1450 rpm, 6.3 MPa, 1 ชุดรุ่นกระบอกจับยึดYG260/180-1000ระยะชักกระบอกจับยึดYE225M-4, 45 kW, 1470 rpm, 5 ชุด

แรงจับยึด

1350 kN × 2รุ่นกระบอกดันวัสดุYG260/195-7500ระยะชักกระบอกดัน7500 มม.แรงดัน1350 kNขนาดกล่องวัสดุ7500 × 1800 × 900 มม.

แรงดันทำงานไฮดรอลิก

23 MPa1800 มม. / 620 มม.ความยาวตัวจับยึด / ช่องเปิดตัวจับยึดสูงสุด630 มม. / 1000 มม.

กำลังไฟฟ้ารวมของอุปกรณ์

เครื่องนี้สามารถแปรรูปวัสดุอะไรได้บ้าง

เหมาะสำหรับเหล็กเส้นกลมสูงสุด φ150 มม. เหล็กเส้นสี่เหลี่ยมสูงสุด 120 × 120 มม. และเหล็กแผ่นสูงสุด 80 × 600 มม. ภายในช่วงการเฉือนที่ระบุคือ Δb ≤ 450 MPaเครื่องนี้เหมาะสำหรับลานรีไซเคิลหรือไม่ใช่ ความยาวห้องเครื่อง 7500 มม. ระบบดันด้วยกระบอก และการออกแบบแบบ Gantry ทำให้เหมาะสำหรับการติดตั้งแบบถาวรในลานรีไซเคิลและโรงงานแปรรูปเศษเหล็ก

• ประสิทธิภาพการตัดคือเท่าใด

• ข้อมูลจำเพาะระบุ 3-4 ครั้งต่อนาทีภายใต้สภาวะไม่มีโหลด

• เครื่องตัดเศษเหล็กไฮดรอลิกงานหนัก Q91-Y1250W พร้อมใบมีด 1800 มม. แรงเฉือน 6250 kN ×2 ห้องเครื่อง 7500 × 1800 × 900 มม. และระบบไฮดรอลิก 23 MPa ออกแบบมาเพื่อลดขนาดเศษเหล็กในลานรีไซเคิลและโรงงานรีไซเคิลโลหะ

• เครื่องตัดเศษเหล็กงานหนัก Q91-Y1250W ถูกวางตำแหน่งเป็นเครื่องตัดเศษเหล็กไฮดรอลิกแบบ Gantry แบบติดตั้งถาวรสำหรับลานรีไซเคิลและการแปรรูปเศษเหล็กที่มีธาตุเหล็กในอุตสาหกรรม ด้วยแรงเฉือน 6250 kN × 2 ความยาวใบมีด 1800 มม. แรงดันทำงานไฮดรอลิก 23 MPa และ 3-4 ครั้งต่อนาทีภายใต้สภาวะไม่มีโหลด จึงเหมาะสำหรับการดำเนินงานที่ต้องการการแปรรูปที่เสถียรของเหล็กโครงสร้าง เศษเหล็กแผ่นหนา และวัสดุผสมที่มีธาตุเหล็ก

• ข้อมูลจำเพาะ

• รุ่น

• Q91-Y1250W

ประเภทเครื่องจักร

เครื่องตัดเศษเหล็กไฮดรอลิกงานหนัก

ความยาวใบมีด

1800 มม.

รุ่นกระบอกเฉือน

YG540/340-950

ระยะชักกระบอกเฉือน

950 มม.

แรงเฉือน

6250 kN × 2

รุ่นกระบอกจับยึด

• YG260/180-1000

• ระยะชักกระบอกจับยึด

• แรงจับยึด

• 1350 kN × 2

• รุ่นกระบอกดันวัสดุ

• YG260/195-7500

• ระยะชักกระบอกดัน

• 7500 มม.

• แรงดัน

1350 kN

ขนาดกล่องวัสดุ

7500 × 1800 × 900 มม.23 MPaความยาวใบมีดตัด / ช่องเปิดใบมีดขั้นต่ำYE225M-4, 45 kW, 1470 rpm, 5 ชุด

ความยาวตัวจับยึด / ช่องเปิดตัวจับยึดสูงสุด

630 มม. / 1000 มม.กำลังไฟฟ้ารวมของอุปกรณ์YE225M-4, 45 kW, 1470 rpm, 5 ชุด

มุมเฉือน

11°รูปแบบการดัน / ความเร็วความกว้างตัดช่วงเฉือนสูงสุดΔb ≤ 450 MPaYE225M-4, 45 kW, 1470 rpm, 5 ชุด

ความสามารถในการตัดเหล็กเส้นสี่เหลี่ยม

120 × 120 มม.ความสามารถในการตัดเหล็กแผ่น80 × 600 มม.

ประสิทธิภาพการตัดภายใต้สภาวะไม่มีโหลด

3-4 ครั้ง/นาทีYE225M-4, 45 kW, 1470 rpm, 5 ชุด

ปั๊มไฮดรอลิก

A4V-250, 31.5 MPa, 250 มล./รอบ, 5 ชุด

ปั๊มหมุนเวียนระบายความร้อน

2CY-24/6.3-1, 3 kW, 400 ลิตร/นาที, 1450 rpm, 6.3 MPa, 1 ชุดน้ำหนักเครื่องจักรประมาณ 90 ตัน
