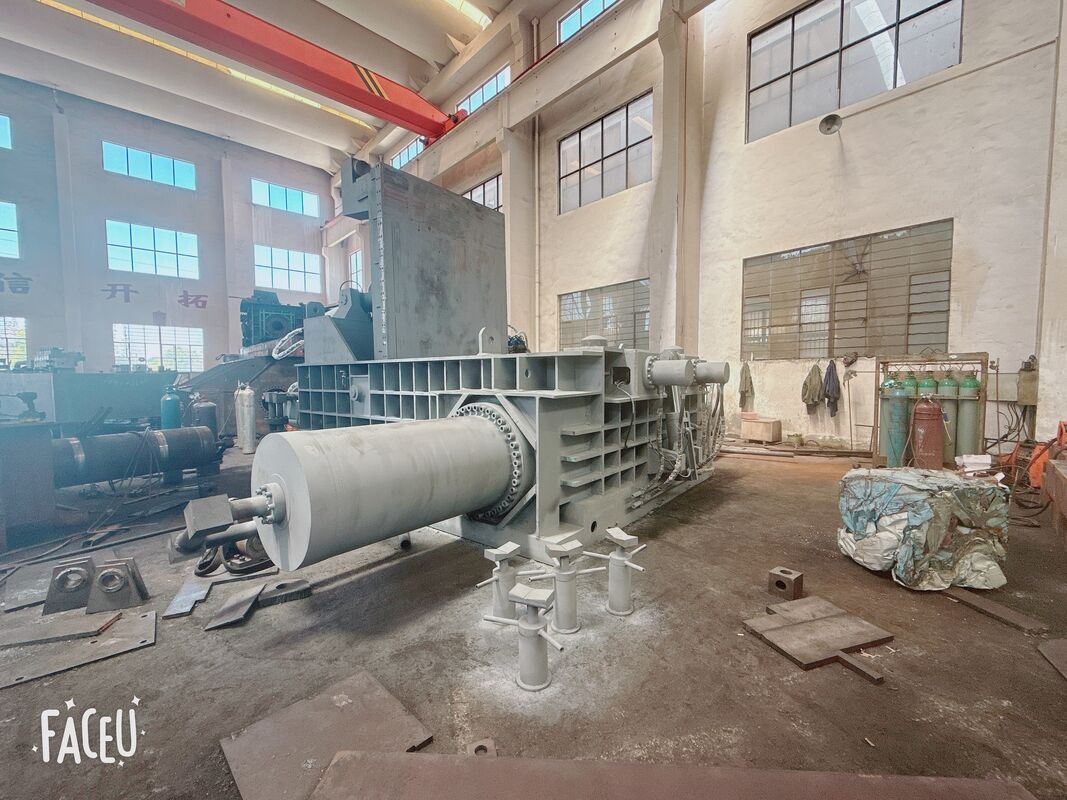

Y81-QF-630 เครื่องอัดเศษโลหะไฮดรอลิกขนาด 630 ตัน

Y81-QF-630 คือเครื่องอัดเศษโลหะแบบไฮดรอลิกสำหรับงานหนักที่พัฒนาขึ้นเพื่อการรีไซเคิลโลหะปริมาณมากและการแปรรูปเศษโลหะ

ตัวเครื่องมีตัวเครื่องขนาดใหญ่ห้องอัดขนาด 3500 × 3000 × 1300 มม, กระบอกอัดหลัก 2 อัน, กระบอกอัด 2 ข้าง และระบบปล่อยก้อนไฮดรอลิก

มีหน้าตัดก้อนของ700 × 700 มมและปรับความยาวฟ่อนฟางได้จาก600 ถึง 2000 มมโดยเครื่องสามารถอัดเศษเหล็กขนาดใหญ่ให้เป็นก้อนที่มีความหนาแน่นและสามารถจัดการได้เพื่อการขนส่ง การจัดเก็บ และการชาร์จเตาหลอม

Y81-QF-630 ใช้การควบคุมอัตโนมัติของ PLC และการทำงานระยะไกล ช่วยให้ผู้ปฏิบัติงานควบคุมกระบวนการอัดและปล่อยก้อนจากตำแหน่งการทำงานที่ปลอดภัยยิ่งขึ้น

คุณสมบัติหลักของเครื่องอัดเศษโลหะ Y81-QF-630

ระบบอัดไฮดรอลิกสำหรับงานหนัก

เครื่องใช้กระบอกสูบหลักสองตัวที่มีแรงขับสูงสุด 6300 kN กระบอกอัดสองด้านให้การบีบอัดเพิ่มเติมจากด้านข้างของห้องเพาะเลี้ยง

การออกแบบการบีบอัดหลายทิศทางนี้ช่วยลดปริมาตรของเศษซากขนาดใหญ่และสร้างก้อนโลหะสี่เหลี่ยมขนาดกะทัดรัด

ห้องบรรจุขนาดใหญ่ 3500 × 3000 มม

มาตรการห้องอัด:

3500 × 3000 × 1300 มม

ช่องป้อนขนาดใหญ่เหมาะสำหรับการจัดการเศษโลหะขนาดใหญ่และผิดปกติ สามารถบรรทุกวัสดุเข้าไปในห้องเพาะเลี้ยงโดยใช้เครน รถหยิบ รถขุด หรืออุปกรณ์ขนถ่ายวัสดุอื่นๆ

ปรับความยาวของก้อนได้

หน้าตัดของก้อนมาตรฐานคือ:

700 × 700 มม

ความยาวของก้อนสามารถปรับได้ตั้งแต่ประมาณ:

600 ถึง 2000 มม

ความยาวของฟ่อนฟางที่ปรับได้ช่วยให้ผู้ปฏิบัติงานสามารถจับคู่น้ำหนักและขนาดของฟ่อนฟางกับข้อกำหนดในการขนส่ง การจัดเก็บ หรือการชาร์จเตาหลอมได้

ก้อนเศษเหล็กความหนาแน่นสูง

สำหรับวัสดุเศษเหล็กที่เหมาะสม ความหนาแน่นของก้อนสำเร็จรูปจะอยู่ที่:

≥2000กก./ลบ.ม

ความหนาแน่นจริงของก้อนขึ้นอยู่กับชนิด ความหนา รูปร่าง และความหนาแน่นเริ่มต้นของเศษวัสดุ

บมจ. ควบคุมอัตโนมัติ

Y81-QF-630 ควบคุมโดยระบบ PLC และรองรับการทำงานระยะไกล

ระบบปฏิบัติการจะควบคุมกระบวนการบีบอัดหลัก การบีบอัดด้านข้าง ฝาครอบห้อง การล็อก และกระบวนการระบายก้อน

ระบบอัตโนมัติช่วยสร้างมาตรฐานให้กับวงจรการอัดฟางและลดการพึ่งพาการทำงานของวาล์วไฮดรอลิกแบบแมนนวล

การระบายก้อนด้านหน้า

หลังจากการบีบอัด ก้อนที่เสร็จแล้วจะถูกปล่อยออกจากด้านหน้าของเครื่องจักรโดยกระบอกหมุนเวียนก้อนไฮดรอลิก

วิธีการปล่อยก้อนนี้เหมาะสำหรับการจัดเรียงเครื่องอัดก้อนพร้อมอุปกรณ์เก็บก้อน การชั่งน้ำหนัก หรือการขนส่งขั้นปลายน้ำ

ข้อมูลจำเพาะทางเทคนิค

ระบบไฮดรอลิก

ระบบไฮดรอลิกได้รับการออกแบบโดยใช้มอเตอร์ขนาด 45 กิโลวัตต์สามตัวและปั๊มไฮดรอลิก A4V-250 สามตัว

ปั๊มไฮดรอลิกแต่ละตัวมีอัตราการกระจัดอยู่ที่ 250 มล./รอบ และแรงดันปกติที่ 31.5 MPa แรงดันใช้งานของระบบไฮดรอลิกของเครื่องจักรถูกควบคุมที่ไม่เกิน 25 MPa

ถังน้ำมันไฮดรอลิกขนาดใหญ่มีความจุประมาณ 5,000 ลิตร ต้องใช้น้ำมันไฮดรอลิกที่เหมาะสมประมาณ 4,500 ลิตรในการทำงานตามปกติ

มีการติดตั้งเครื่องทำน้ำเย็น GLB-25 เพื่อควบคุมอุณหภูมิน้ำมันไฮดรอลิกระหว่างการทำงานต่อเนื่อง

ระบบน้ำหล่อเย็นขั้นสุดท้ายควรได้รับการออกแบบตามอุณหภูมิโดยรอบ คุณภาพน้ำ และเวลาทำงานในท้องถิ่น

วัสดุทั่วไป

เครื่องอัดฟางโลหะไฮดรอลิก Y81-QF-630 สามารถกำหนดค่าสำหรับการแปรรูปวัสดุเศษเหล็กขนาดใหญ่ต่างๆ รวมถึง:

• การตัดแผ่นเหล็ก
• เศษเหล็กโครงสร้าง
• ของเสียจากการผลิตเหล็ก
• เศษโลหะอุตสาหกรรมหนัก
• เศษเหล็กผสม
• ชิ้นเหล็กขนาดใหญ่และไม่สม่ำเสมอ
• เศษเหล็กที่เกิดจากโรงงานแปรรูปเหล็ก
• โลหะรีไซเคิลที่รวบรวมได้จากลานเศษเหล็กขนาดใหญ่

ภาพถ่ายวัสดุ ขนาดวัสดุสูงสุด และความหนาของวัสดุควรได้รับการยืนยันก่อนการผลิต

สำหรับเศษเหล็กที่มีความหนามาก ขนาดใหญ่เกินไป หรือมีความแข็งแรงสูง อาจจำเป็นต้องมีการตัดเฉือนล่วงหน้าก่อนที่จะบรรจุวัสดุลงในเครื่องวิดน้ำ

การใช้งานทั่วไป

ลานรีไซเคิลโลหะ

ห้องขนาดใหญ่ช่วยให้บริษัทรีไซเคิลสามารถแปรรูปเศษซากขนาดใหญ่และลดพื้นที่ในการจัดเก็บได้

โรงถลุงเหล็ก

สามารถเตรียมก้อนเศษเหล็กอัดสำหรับการขนส่งและการชาร์จเตาตามข้อกำหนดขนาดและความหนาแน่นของโรงถลุงเหล็ก

โรงงานแปรรูปโลหะ

ขอบแผ่นเหล็ก ส่วนที่หลุดออกจากโครงสร้าง และของเสียจากการผลิตสามารถบีบอัดเป็นก้อนที่จัดการได้

ศูนย์รวบรวมเศษเหล็ก

เศษโลหะที่หลุดร่อนสามารถอัดแน่นได้เพื่อปรับปรุงการจัดระเบียบการจัดเก็บและอำนวยความสะดวกในการบรรทุกลงบนรถบรรทุกหรือเรือ

สิ่งอำนวยความสะดวกการประมวลผลของเสียอุตสาหกรรม

สามารถรวมเครื่องจักรเข้ากับสายการรีไซเคิลโลหะขนาดใหญ่ได้ โดยมีเครน รถหยิบ สายพานลำเลียง ระบบชั่งน้ำหนัก และอุปกรณ์ขนถ่ายฟ่อนฟาง

ประโยชน์ของการใช้เครื่องอัดก้อนโลหะสำหรับงานหนัก

ปริมาณเศษเหล็กลดลง

การบีบอัดเศษเหล็กที่หลวมและเทอะทะจะช่วยลดพื้นที่ที่วัสดุครอบครองได้อย่างมาก

การขนส่งที่ง่ายขึ้น

ก้อนทรงสี่เหลี่ยมที่สม่ำเสมอกันจะยก ซ้อน และขนย้ายได้ง่ายกว่าเศษที่ไม่เป็นระเบียบที่หลวม

ปรับปรุงการจัดการพื้นที่เก็บข้อมูล

สามารถจัดเรียงก้อนสําเร็จรูปได้อย่างมีประสิทธิภาพมากขึ้นในคลังสินค้า ลานเก็บเศษซาก และพื้นที่ขนถ่าย

ขนาดก้อนที่ควบคุมได้

ส่วนก้อนฟ่อนขนาด 700 × 700 มม. และความยาวของก้อนฟ่อนแบบปรับได้ ช่วยให้ตอบสนองความต้องการในการจัดการปลายน้ำที่แตกต่างกันได้ง่ายขึ้น

การทำงานระยะไกลที่ปลอดภัยยิ่งขึ้น

ระบบควบคุมระยะไกลช่วยให้ผู้ปฏิบัติงานสามารถสังเกตเครื่องจักรได้โดยไม่ต้องยืนข้างห้องอัดโดยตรง

เหมาะสำหรับโครงการแปรรูปเศษเหล็กขนาดใหญ่

ห้องขนาดใหญ่ กระบอกไฮดรอลิกหลายกระบอก และกำลังติดตั้ง 135 kW ทำให้ Y81-QF-630 เหมาะสำหรับงานรีไซเคิลเศษเหล็กทางอุตสาหกรรมที่มีความต้องการสูง

ขนาดเครื่องและข้อกำหนดในการติดตั้ง

ขนาดโดยรวมของเครื่องอยู่ที่ประมาณ:

9500 × 8555 × 3085 มม

เมื่อเปิดฝาครอบห้องเพาะเลี้ยงจนสุด ความสูงรวมของเครื่องจักรจะอยู่ที่ประมาณ:

4660 มม

พื้นที่ติดตั้งที่แนะนำคือประมาณ:

10.2×9.8 ม

ควรสงวนพื้นที่เพิ่มเติมสำหรับ:

• อุปกรณ์ในการขนถ่ายวัสดุ
• การกำจัดก้อน
• การบำรุงรักษาสถานีไฮดรอลิก
• การเข้าถึงตู้ควบคุมไฟฟ้า
• อุปกรณ์น้ำหล่อเย็น
• การเข้าถึงของผู้ปฏิบัติงาน
• การจัดการชิ้นส่วนอะไหล่

ลูกค้าควรเตรียมฐานรากคอนกรีตเสริมเหล็กตามแบบร่างขั้นสุดท้ายที่จัดเตรียมไว้หลังจากยืนยันคำสั่งซื้อ

ข้อมูลการจัดส่งสินค้า

เนื่องจากขนาดและน้ำหนักรวมของ Y81-QF-630 เครื่องนี้จึงเหมาะสำหรับการขนส่งโดยเรือเทกอง

ส่วนการจัดส่งหลักได้แก่:

แผนการจัดส่งขั้นสุดท้าย จุดยก และวิธีการบรรจุจะได้รับการยืนยันตามท่าเรือปลายทางและเส้นทางการขนส่ง

ตัวเลือกการปรับแต่ง

Y81-QF-630 สามารถปรับแต่งได้ตามเงื่อนไขการใช้งานของลูกค้า

การปรับแต่งที่มีอยู่อาจรวมถึง:

• แรงดันไฟฟ้าและความถี่ของแหล่งจ่ายไฟที่แตกต่างกัน
• ความยาวมัดที่กำหนดเอง
• ระบบทำความร้อนน้ำมันไฮดรอลิกสำหรับพื้นที่หนาวเย็น
• ปรับปรุงระบบระบายความร้อนน้ำมันไฮดรอลิก
• PLC และอุปกรณ์ไฟฟ้ายี่ห้อต่างๆ
• การกำหนดค่าการควบคุมระยะไกล
• การบูรณาการเครนขนถ่ายหรือตัวหยิบวัสดุ
• ระบบชั่งน้ำหนักเบล
• การป้องกันความปลอดภัยที่ปรับแต่งได้
• แพคเกจอะไหล่
• การสนับสนุนการติดตั้งและการว่าจ้าง

การปรับแต่งทั้งหมดควรได้รับการยืนยันก่อนการผลิต

ข้อมูลที่จำเป็นสำหรับการเลือกเครื่อง

หากต้องการแนะนำเครื่องอัดเศษเศษโลหะที่ถูกต้อง โปรดระบุ:

1. ภาพถ่ายหรือวิดีโอของเศษวัสดุ
2. ประเภทของโลหะที่จะแปรรูป
3. ขนาดวัสดุสูงสุด
4. ความหนาของวัสดุสูงสุด
5. ความสามารถในการประมวลผลที่ต้องการต่อชั่วโมงหรือต่อวัน
6. ขนาดก้อนที่ต้องการ
7. น้ำหนักหรือความหนาแน่นของก้อนที่ต้องการ
8. แหล่งจ่ายไฟท้องถิ่น
9. วิธีการโหลด
10. พอร์ตปลายทาง

จากข้อมูลนี้ ทีมวิศวกรของเราสามารถประเมินได้ว่า Y81-QF-630 เหมาะกับโครงการของคุณหรือไม่

คำถามที่พบบ่อย

ขนาดห้องอัดของ Y81-QF-630 คือเท่าไร?

ห้องอัดมีขนาด 3500 × 3000 × 1300 มม.

ขนาดก้อนสำเร็จรูปคือเท่าไร?

หน้าตัดของก้อนมาตรฐานคือ 700 × 700 มม. ความยาวมัดสามารถปรับได้ตั้งแต่ประมาณ 600 ถึง 2000 มม.

ความหนาแน่นของก้อนฟางคืออะไร?

สำหรับเศษเหล็กที่เหมาะสม ความหนาแน่นของก้อนสามารถอยู่ที่อย่างน้อย 2000 กก./ลบ.ม. ความหนาแน่นที่แท้จริงขึ้นอยู่กับชนิดของวัสดุ ความหนา และสภาพเริ่มต้น

กำลังไฟฟ้าที่ติดตั้งทั้งหมดคือเท่าไร?

กำลังไฟฟ้าติดตั้งรวม 135 กิโลวัตต์ ประกอบด้วยมอเตอร์หลัก 45 กิโลวัตต์สามตัว

รอบเวลาของเครื่องคืออะไร?

ระยะเวลารอบการไม่โหลดคือประมาณ 110–120 วินาที กำลังการผลิตจริงขึ้นอยู่กับประสิทธิภาพในการบรรทุก ประเภทของเศษ ขนาดวัสดุ และความยาวของก้อน

เครื่องทำงานอัตโนมัติหรือไม่?

ใช่. เครื่องใช้การควบคุมอัตโนมัติ PLC และรองรับการทำงานระยะไกล

ก้อนที่เสร็จแล้วถูกปล่อยออกมาอย่างไร?

ก้อนจะถูกปล่อยออกจากด้านหน้าของเครื่องจักรโดยกระบอกไฮดรอลิกหมุนเวียน

คุณสามารถระบุกำลังการผลิตรายชั่วโมงที่แน่นอนได้หรือไม่

กำลังการผลิตรายชั่วโมงจะต้องคำนวณตามความหนาแน่นของวัสดุของลูกค้า วิธีการโหลด ความยาวของก้อนฟาง และน้ำหนักก้อนที่ต้องการ รูปถ่ายวัสดุและข้อกำหนดการผลิตเป็นสิ่งจำเป็นก่อนที่จะยืนยันกำลังการผลิต

สามารถปรับแต่งแรงดันไฟฟ้าได้หรือไม่?

ใช่. ข้อกำหนดมาตรฐานคือ 415 V, 3 เฟส, 50 Hz การกำหนดค่าแรงดันไฟฟ้าและความถี่อื่นๆ สามารถออกแบบได้ตามประเทศปลายทาง

เครื่องสามารถจัดส่งในตู้คอนเทนเนอร์ได้หรือไม่?

เนื่องจากมีขนาดใหญ่และมีน้ำหนักรวมประมาณ 90 ตัน วิธีการขนส่งที่แนะนำคือเรือเทกอง

ทำไมต้องเลือกเครื่องจักร Jiangyin Huake

Jiangyin Huake Machinery Equipment Co., Ltd. เชี่ยวชาญด้านอุปกรณ์รีไซเคิลโลหะไฮดรอลิก และนำเสนอโซลูชั่นที่ปรับแต่งตามวัสดุเหลือใช้ เป้าหมายการผลิต และสภาพการปฏิบัติงานของลูกค้า

ก่อนที่จะแนะนำเครื่องจักร ทีมเทคนิคของเราจะประเมินประเภทวัสดุ ขนาดวัสดุ ขนาดก้อนเป้าหมาย วิธีการโหลด และกำลังการผลิตที่ต้องการ

กระบวนการคัดเลือกตามโครงการนี้ช่วยให้แน่ใจว่าระบบไฮดรอลิก ขนาดห้องเพาะเลี้ยง และข้อกำหนดเฉพาะของฟ่อนฟางตรงกับการดำเนินการรีไซเคิลจริงของลูกค้า

ขอข้อเสนอทางเทคนิค

กรุณาส่งรูปถ่ายเศษวัสดุ ขนาดวัสดุสูงสุด กำลังการผลิตรายวันที่ต้องการ ขนาดก้อน และแหล่งจ่ายไฟในพื้นที่มาให้เรา

ทีมวิศวกรของเราจะประเมินความต้องการของคุณและเตรียมการกำหนดค่าเครื่องจักร ข้อเสนอทางเทคนิค และใบเสนอราคาที่เหมาะสมสำหรับโครงการของคุณ
